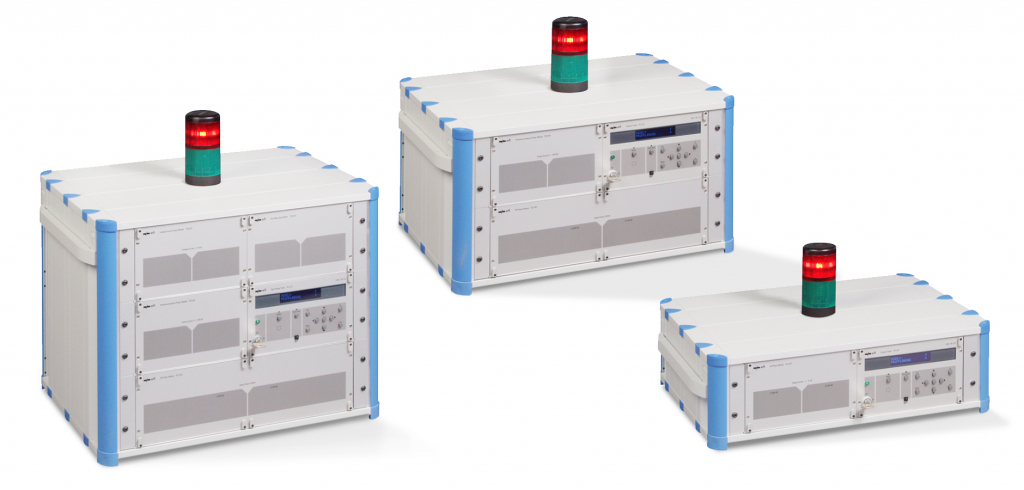

Prüfkombination 1: Hochspannungs- und Isolationsprüfung
Die Prüfkombination 1 bietet drei unterschiedliche Hochspannungsendstufen:
Kategorie 1: Strombegrenzt
Kategorie 2: 500 VA Leistung und 100% Einschaltdauer
Auf Wunsch können Prüfspannungen bis 7500 V AC und 7000 V DC realisiert werden. Alle Modelle sind bereits serienmäßig für 5 kV AC und 7 kV DC-Prüfungen ausgelegt. Ebenso ist eine Isolationsprüfung bei allen Modellen im Serienumfang enthalten. Alle Modelle schalten vollautomatisch zwischen den einzelnen Endstufen um. Der Prüfling muss nicht umkontaktiert werden!
Kategorie 1
Kategorie 1 — Strombegrenzt
Allgemein
-
- Größe: 19″/ 3HE
- Prüfart: manuell / halbautomatisch / vollautomatisch
- Anzeige: Menueführung mit Prüfassistenten
- Speicher: bis zu 80 Prüfprogramme
- Start: rückseitig
- RS232-Schnittstelle: Fernsteuerung aller Gerätefunktionen
Hochspannungsprüfung
- Prüfspannung: 0-5 kV AC, 0-7 kV DC, elektronisch
- Ausgangsleistung: 15 VA
- Rampenfunktion: 100 bis 7000 V/s, Anstiegs- u. Abstiegsrampe getrennt
- Kurzschlussstrom: < 3 mA
- Prüfdauer: 1 bis 99 s
- Durchschlaganzeige: optisch und akustisch
- Strommessung: Schein- und Wirkstrommessung
- Grenzwerte: Imin, Imax
Isolationsprüfung
- Prüfspannung: 0-1 kV DC, elektronisch (auch bis 7 KV DC)
- Prüfdauer: 1 bis 99 s
- Grenzwerte: Rmin, Rmax
- Messbereich: mind. bis 1 GΩ
Kategorie 2
Kategorie 2 — 500 VA Leistung und 100 % Einschaltdauer
Allgemein
- Größe: 19″/ 9HE
- Prüfart: manuell / halbautomatisch / vollautomatisch
- Anzeige: Menueführung mit Prüfassistenten
- Speicher: bis zu 80 Prüfprogramme
- Start: rückseitig
- RS232-Schnittstelle: komplette Fernsteuerung aller Gerätefunktionen
- Einschaltdauer: 100% ED
Hochspannungsprüfung
- Prüfspannung: 0-5 kV AC, 0-7 kV DC, elektronisch
- Ausgangsleistung: 500 VA
- Rampenfunktion: 100 bis 7000 V/s, Anstiegs- u. Abstiegsrampe getrennt
- Kurzschlussstrom: mind. 200 mA
- Prüfdauer: 1 bis 999 s
- Durchschlaganzeige: optisch und akustisch
- Strommessung: Schein- und Wirkstrommessung
- Grenzwerte: Imin, Imax, labsch
- Ausbrennfunktion
Isolationsprüfung
- Prüfspannung: 0-1 kV DC, elektronisch (auch bis 7 KV DC)
- Prüfdauer: 1 bis 999 s
- Grenzwerte: Rmin, Rmax
- Messbereich: mind. bis 1 GΩ
