5¾-stelliges Präzisionsdigitalmultimeter

Das Digitalmultimeter ermöglicht die Erfassung von Strömen bis 40 A und Spannungen bis 1000 V. Ein integrierter Diodentest sowie Temperatur- und Frequenzmessungen und die grafische Darstellung der aktuellen und gespeicherten Messwerte machen das Multimeter zum Alleskönner. Durch den Einsatz neuartiger TRMS-Converterbausteine mit hervorragender Linearität und Bandbreite wird eine Messgenauigkeit mit einem Crestfaktor von 5 erreicht.

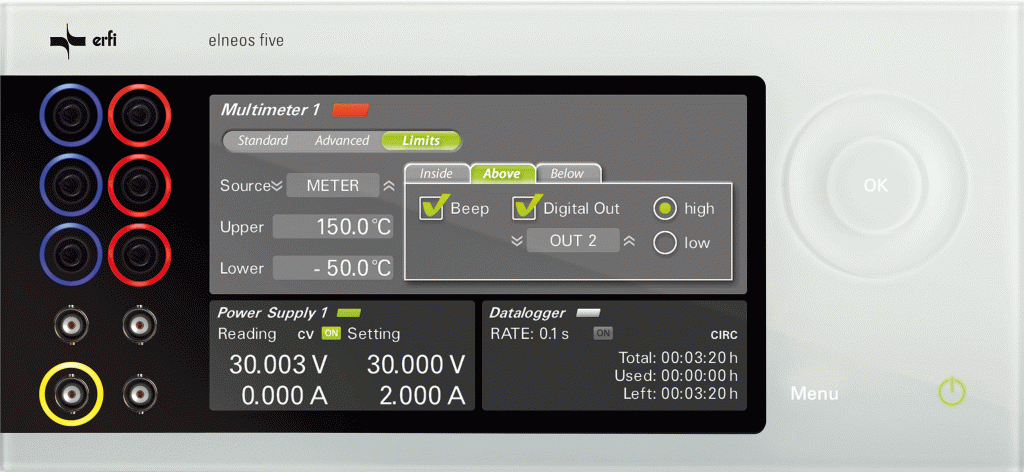

Das neue 5 ¾-stellige Digitalmultimeter ermöglicht somit die Erfassung von nicht sinusförmigen Signalen. Spannungsmessungen mit einer Genauigkeit von ± 0.08 % und einer Auflösung von 1 µV stehen für den Anspruch an höchste Genauigkeit des elneos five. Ein schneller 24-Bit-Wandler garantiert die herausragende Auflösung.

Technische Daten und Merkmale

Anzeige

5 ¾-stellig, Anzeigeumfang 40.000 Punkte

Spannungsmessung

DC: bis 1000 V; 1 µV; ± 0,08 % + 5 dgt.
AC: bis 750 V (Peak 1060 V); 1 µV; ± 0,5 % +10 dgt.
Bandbreite 20 Hz bis 2 kHz

Strommessung

DC: bis 32 A Dauerstrom (kurzztg. bis 40 A), 100 nA; ± 0,15 % + 5 dgt.
AC: bis 32 A Dauerstrom (kurzztg. bis 40 A), 100 nA; ± 0,8 % +10 dgt.
Bandbreite 20 Hz bis 2 kHz

Widerstandsmessung

bis 40 MΩ, 1 mΩ; ± 0,5 % +10 dgt.

Kapazitätsmessung

bis 400 nF / 4 / 40 / 400 / 4000 µF; 1 pF; ± 1,0 % + 10 dgt.

Frequenzmessung

bis 100 kHz, 1 Hz; ± 0,1 % +10 dgt.
hohe Auflösung: geringere Messgeschwindigkeit

Temperaturmessung

-200 bis +600°C, abhängig vom Sensor, Auflösung 0,1 °C

Genauigkeit und Reaktionsverhalten

Klasse B nach EN 60751;
Pt 100 Fühler oder Pt 1000 Fühler anschließbar (Autom. Erkennung)

Messgeschw.-DC: Fast (10 Hz), Middle (5 Hz), Slow (1 Hz)
Messgeschw.-AC: Slow (1 Hz)
True-RMS-Funktion: Echteffektivwertmessung

Crestfaktor

5 bei nicht sinusförmigen Signalen.
TRMS-Konverter mit optimierter Linearität und Bandbreite.

Digitaler Aus- und Eingang

Ausgang: bei Über-/Unterschreitung wird ein digitaler Ausgang getriggert
Eingang: Start der Messung durch Trigger-Impuls des Eingangs

Datenlogger

Der 4-Kanalbetrieb ermöglicht das Speichern von 2000 Messwerten pro Kanal. Die Werte sind grafisch abrufbar und per Schnittstelle auslesbar.

Messwertdarstellung

X-Y-Graph abrufbar und skalierbar durch 2 Finger-Geste; Ideal für schnelle Erfassung von Änderungen (Langzeitmessungen); Gleichzeitige Erfassung von Strom und Spannung (AC/DC).
